USO DEL MATERIAL DEL LABORATORIO DE QUIMICA

 OBJETIVOS:identificar los materiales de mayor uso en el laboratorio de quimica


MATERIAL:
-Adaptador para pinza para refrigerante o pinza Holder.
-Anillo de hierro.
-Bornes.
-Gradilla madera
-Pinzas de Hoftman
-Pinzas de sujeción.
-Pinzas dobles para bureta.
-Pinzas Mohr.
-Pinzas para cápsula de porcelana
-Pinzas para crisol.
-Pinzas para tubo de ensayo.
-Pinzas para vaso de precipitado.
-Soporte Universal
-Tela de alambre
-Triángulo de porcelana
-Tripié
-Adaptadores tipo caimán.
-Agitador de vidrio.
-Alargadera de destilación.
-Aparato de extracción SOXLHET.
-Baño María cromado.
-Calorímetro
-Cápsula de porcelana
-Crisol de porcelana
-Cristalizador
-Cuba hidroneumática.
-Cucharilla de combustión.
-Desecador.
-Embudo de Buchner.
-Embudo de polietileno.
-Embudo de seguridad recto
-Embudo de separación
-Embudo estriado de tallo corto
-Embudo estriado de tallo largo
-Escobillón para bureta
-Escobillón para matraz aforado.
-Escobillón para tubo de ensayo
-Espátula
-Manómetro abierto
-Matraz de destilación
-Matraz kitazato
-Mechero bunsen
-Mortero de porcelana con pistilo o mano.
-Refrigerante de rosario.
-Refrigerante de serpentín.
-Refrigerante recto.
-Retorta
-Taladracorchos
-Termómetro
-Tubo de hule látex
-Tubo de thiele
-Tubos de desecación
-asos de precipitados
-Vidrio de reloj
-Bureta
-Matraz volumétrico
-Pipetas.
-Probeta.
-Frasco gotero
-Frascos reactivos.
-Matraz balón
-Matraz balón de fondo plano
-Matraz Erlenmeyer
-Piseta.
-Tubos de ensayo
-Balanza analítica
-Balanza granataria.
-Agitador magnético
-Medidor de pH
-Mufla.
-Parrilla eléctrica.


 DIBUJOS DE LOS MATERIALES:
ADAPTADOR PARA PINZA PARA REFRIGERANTE O PINZA HOLDER
USO: Este utensilio como presenta dos nueces . Una nuez se adapta perfectamente al soporte universal y la otra se adapta a una pinza para refrigerante de ahí se deriva su nombre. Están hechos de una aleación de níquel no ferroso.

ANILLO DE HIERRO
USO:Se fabrican en hierro colado y se utilizan para sostener recipientes que van a calentarse a fuego directo.

BORNES
USO: Es un utensilio que permite sujetar cables o láminas para conexiones eléctricas. Están hechos de acero
 inoxidable.

GRADILLA DE MADERA
USO: Utensilio que sirve para colocar tubos de ensayo.





PINZAS DE HOFTMAN
USO: Estas pinzas se utilizan para presionar la tubería látex y controlar el flujo de un líquido.

PINZAS DE SUJECION
 USO:Estas pinzas permiten sujetar refrigerantes

PINZAS DOBLES PARA BURETA
USO: Se utilizan para sujetar dos buretas a la vez. Son muy útiles cuando se realizan titulaciones


PINZAS DE MORH
 USO: Es un utensilio que se utiliza para obstruir el paso de un líquido o gas a través del tubo látex.

PINZAS PARA CAPSULAS DE PORCELANA
USO: Permiten sujetar cápsulas de porcelana.


PINZA PARA CRISOL
USO: Permiten sujetar crisoles


PINZAS PARA TUBO DE ENSAYO
USO: Permiten sujetar tubos de ensayo y si éstos se necesitan calentar, siempre se hace sujetándolos con estas pinzas, esto evita accidentes como quemaduras.


PINZAS PARA VASO DE PRECIPITADO
USO: Estas pinzas se adaptan al soporte universal y permiten sujetar vasos de precipitados.


SOPORTE UNIVERSAL
 USO: Es un utensilio de hierro que permite sostener varios recipientes.

TELA DE ALAMBRE
 USO: Se utiliza para sostener utensilios que se van a someter a un calentamiento y con ayuda de este utensilio el calentamiento se hace uniforme.

TRIANGULO DE PORCELANA
USO: Permite calentar crisoles

 TRIPIE
USO: Son utensilios de hierro que presentan tres patas y se utilizan para sostener materiales que van a ser sometidos a un calentamiento.


ADAPTADORES TIPO CAIMAN
USO: Consiste de 20 cables de varios colores, 16 alambres de 24 pulgadas de largo con piezas banana caimán y adaptadores a baterías.

 AGITADOR DE VIDRIO
USO: Están hechos de varilla de vidrio y se utilizan para agitar o mover sustancias, es decir, facilitan la homogenización.

ALARGADERA DE DESTILACION
USO:  La alargadera de destilación se utiliza junto con un matraz común cuando no se dispone de un matraz de destilación.


APARATO DE DESTILACION
USO: Este aparato se utiliza para hacer destilaciones de sustancias.


APARATO DE EXTRACCION SOXLHET
USO: Se utiliza para extracciones sólido - líquido.

BAÑO MARIA CROMADO
USO:  Es un dispositivo circular que permite calentar sustancias en forma indirecta, es decir, sustancias que no pueden ser expuestos a fuego directo.

CALORIMETRO
USO:Permite realiza la determinación del calor específico..

CAPSULA DE PORCELANA
USO: Permite carbonizar elementos químicos. Resiste elevadas temperaturas.

CRISOL DE PORCELANA
USO:Permite realizar calentar compuestos químico a altas temperaturas.


CRISTALIZADOR
USO: Permite cristalizar sustancias.



CUBA HIDRONEUMATICA
USO:Se utiliza para la obtención de gases por desplazamiento de agua.

CUCHARILLA DE COMBUSTION
USO:Se utiliza para realizar pequeñas combustiones de sustancias, para observar el tipo de flama, reacción, etc.





DESECADOR
USO: Se utiliza para mantener temporalmente sustancias exentas de humedad.

EMBUDO DE BUCHNER
USO:Se utiliza para realizar filtraciones al vacío.

EMBUDO DE POLIETILENO
 USO: Se utiliza en la dosificación de sustancias o soluciones.




EMBUDO DE SEGURIDAD RECTO
USO:  Se utiliza para adicionar sustancias a matraces y como medio para evacuarlas cuando la presión aumenta mucho.


EMBUDO DE SEPARACION
USO:Se utiliza para separar líquidos inmisibles.


EMBUDO ESTRIADO DE TALLO CORTO.
USO:  Permite filtrar sustancias.

EMBUDO ESTRIADO DE TALLO LARGO
USO: Permite filtrar sustancias

ESCOBILLON PARA BUERTA
USO:Permite lavar buretas

ESCOBILLON PARA MATRAZ AFORADO
USO:Permite lavar matraces aforados



ESCOBILLON PARA TUBO DE ENSAYO
USO:Permite lavar tubos de ensayo





ESPATULA
USO: Permite tomar sustancias químicas


MANOMETRO ABIERTO
USO: Permite medir la presión de un gas



MATRAZ DE DESTILACION
USO: Se utilizan junto con los refrigerantes para efectuar destilaciones.

MATRAZ KITAZATO
USO: Se utilizan para efectuar filtraciones al vacío.


MECHERO BUNSEN
USO:Con ayuda del collarín se regula la entrada de aire. Para lograr calentamientos adecuados hay que regular la flama del mechero a modo tal que ésta se observe bien oxigenada (flama azul).

MORTERO DE PORCELANACON PISTILOO MANO
USO:se utilizan para triturar materiales de poca dureza y los de ágata para materiales que tienen mayor dureza.

REFRIGERANTE ROSARIO
USO:Se utiliza como condensador en destilaciones.

REFRIGERANTE DE SERPENTIN.
USO: Se utiliza para condensar líquidos (destilación).


REFRIGERANTE RECTO
USO: Se utilizan como condensadores en destilaciones.



RETORTA
USO: Realizar destilaciones con algunas sustancia

TALADRACORCHOS
USO: Es un dispositivo que también se conoce con el nombre de horadador, es un utensilio que permite horadar tapones

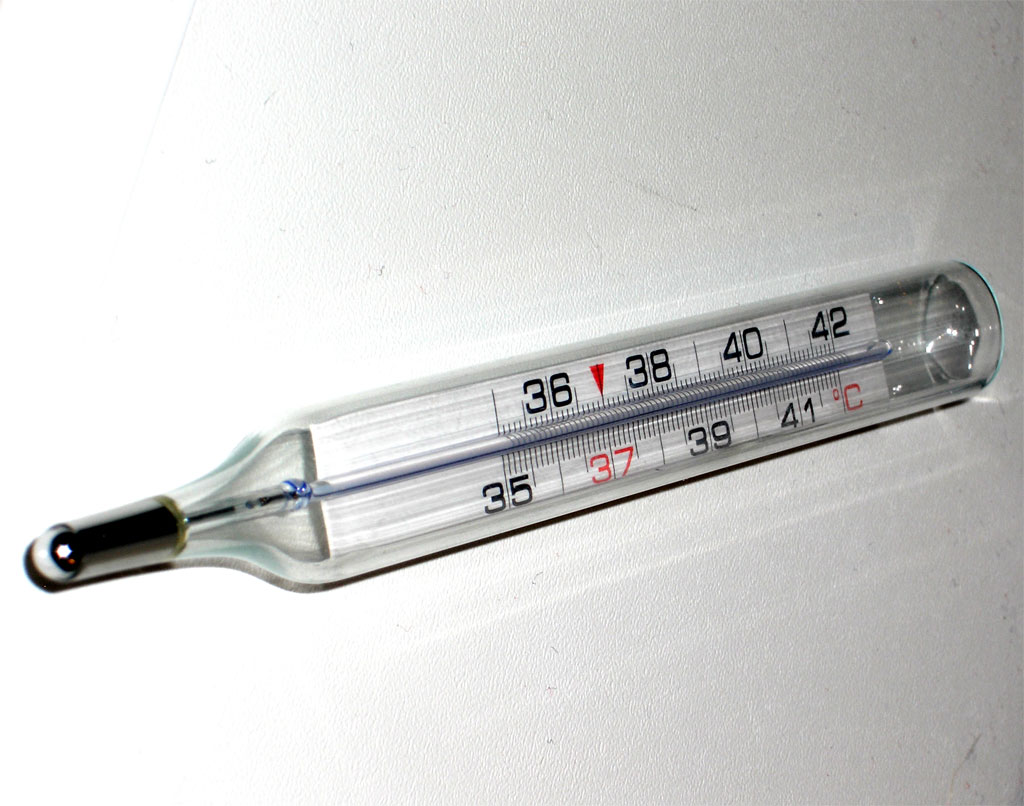

TERMOMETRO
USO: Es un utensilio que permite observar la temperatura que van alcanzando algunas sustancias que se están calentando y a la vez si este es un factor que afecte facilita el ir controlando la temperatura.


TUBO DE HULE LATEX
USO: Permite realizar conexiones

TUBO DE THIELE
USO: Permite realizar puntos de fusión

TUBOS DE DESECACION
USO: Permiten hacer desecaciones de sustancias.


VASOS DE PRESIPITADOS
USO: Permite calentar sustancias y obtener precipitados de ellas.

VIDRIO DE RELOJ
USO: Permite contener sustancias.

BURETA
USO:  Permite medir volúmenes de líquidos es muy útil cuando se hace una neutralización.


MATRAZ VOLUMETRICO
USO: Son matraces de vidrio que permiten realizar soluciones valoradas, los hay de diversas medidas como: 50ml, 100ml, 250 ml, 500 ml,1L etc.


 PIPETAS.
USO: Las primeras permiten medir diversos volúmenes según la capacidad de esta, las segundas no están graduadas y sólo permiten medir un volumen único.

PROBETAS.
USO:Este material permite medir volúmenes las hay de vidrio y de plástico y de diferentes capacidades.


 FRASCO GOTERO
USO:Permite contener sustancias que se necesitan agregar en pequeñas cantidades.


FRASCOS REACTIVOS.
USO: Guardar sustancias que no son afectadas por la luz solar.


MATRAZ BALON
USO: Permite contener sustancias.

 MATRAZ BALON DE FONDO PLANO
USO: Es una variación del matraz balón y se utiliza como recipiente.


 MATRAZ ERLENMEYER
 USO: Es un utensilio de vidrio que se emplea Para contener sustancias los hay de varias capacidades.

 PISETA
USO:  Es un recipiente que se utiliza para contener agua destilada, este utensilio facilita la limpieza de electrodos

 TUBOS DE ENSAYO
USO: Estos utensilios sirven para hacer experimentos o ensayos los hay en varias medidas. Los hay de vdrio y de plástico.


BALANZA ANALITICA
USO: Es un aparato que tiene una gran sensibilidad algunas tienen hasta 1 diesmilésima de sensibilidad.

 BALANZA GRANATARIA
USO: Es una aparato que permite pesar sustancias su sensibilidad es de 1 décima de gramo.

AGITADOR MAGNETICO
USO: Es un aparato que permite calentar sustancias en forma homogénea.




MEDIDOR DE PH
USO:Es un aparato que permite medir el pH de las sustancias.

 MUFLA
USO: Es un aparato que permite desecar sustancias.

 PARRILLA ELECTRICA
USO: Es un aparato que permite calentar sustancias.

3. MEDICIONES DE VOLUMEN

-Probetas
 - pipetas
 -buretas
-vaso precipitado

MEDICIONES DE MASA

-balanza
-bascula
-espectrómetro de masa
-catarómetro

APARATOS PARA CALENTAR

-mechero de bunsen
-parrilla eletrica

MEDICIONES DE TEMPERATURA

-termometro
-termopar
-pirometro

MEDICIONES DE DENSIDAD

-densimetro
-balanza

4. DE VIDRIO

-mechero
embudo de vidrio
-probeta
-erlenmeyer
-vaso presipitado
-balon de destilacion
-condensador
-mortero mazo
-Voltímetro de hoffman
-vidrio reloj

. DE PORCELANA

-capsula de porcelana
-espatula
-mortero de porcelana
-triangulo de porcelana

METALICOS

 -soporte universal
-pinzas
-mecheros
-cucharilla
-tripie

5. NORMAS GENERALES

  1. Antes de realizar una práctica, debe leerse detenidamente para adquirir una idea clara de su objetivo, fundamento y técnica. Los resultados deben ser siempre anotados cuidadosamente apenas se conozcan.
  2. El orden y la limpieza deben presidir todas las experiencias de laboratorio. En consecuencia, al terminar cada práctica se procederá a limpiar cuidadosamente el material que se ha utilizado.
  3. Cada grupo de prácticas se responsabilizará de su zona de trabajo y de su material.
  4. Antes de utilizar un compuesto hay que fijarse en la etiqueta para asegurarse de que es el que se necesita y de los posibles riesgos de su manipulación.
  5. No devolver nunca a los frascos de origen los sobrantes de los productos utilizados sin consultar con el profesor.
  6. No tacar con las manos y menos con la boca los productos químicos.
  7. Todo el material, especialmente los aparatos delicados, como lupas y microscopios, deben manejarse con cuidado evitando los golpes o el forzar sus mecanismos.
  8. Los productos inflamables (gases, alcohol, éter, etc.) deben mantenerse alejados de las llamas de los mecheros. Si hay que calentar tubos de ensayo con estos productos, se hará al baño María, nunca directamente a la llama. Si se manejan mecheros de gas se debe tener mucho cuidado de cerrar las llaves de paso al apagar la llama.
  9. Cuando se manejan productos corrosivos (ácidos, álcalis, etc.) deberá hacerse con cuidado para evitar que salpiquen el cuerpo o los vestidos. Nunca se verterán bruscamente en los tubos de ensayo, sino que se dejarán resbalar suavemente por su pared.
  10. Cuando se quiera diluir un ácido, nunca se debe echar agua sobre ellos; siempre al contrario: ácido sobre agua.
  11. Cuando se vierta un producto líquido, el frasco que lo contiene se inclinará de forma que la etiqueta quede en la parte superior para evitar que si escurre líquido se deteriore dicha etiqueta y no se pueda identificar el contenido del frasco.
  12. No pipetear nunca con la boca. Se debe utilizar la bomba manual, una jeringuilla o artilugio que se disponga en el Centro.
  13. Las pipetas se cogerán de forma que sea el dedo índice el que tape su extremo superior para regular la caída de líquido.
  14. Al enrasar un líquido con una determinada división de escala graduada debe evitarse el error de paralaje levantando el recipiente graduado a la altura de los ojos para que la visual al enrase sea horizontal.
  15. Cuando se calientan a la llama tubos de ensayo que contienen líquidos debe evitarse la ebullición violenta por el peligro que existe de producir salpicaduras. El tubo de ensayo se acercará a la llama inclinado y procurando que ésta actúe sobre la mitad superior del contenido y, cuando se observe que se inicia la ebullición rápida, se retirará, acercándolo nuevamente a los pocos segundos y retirándolo otra vez al producirse una nueva ebullición, realizando así un calentamiento intermitente. En cualquier caso, se evitará dirigir la boca del tubo hacia la cara o hacia otra persona.
  16. Cualquier material de vidrio no debe enfriarse bruscamente justo después de haberlos calentado con el fin de evitar roturas.
  17. Los cubreobjetos y portaobjetos deben cogerse por los bordes para evitar que se engrasen.
6. SEGURIDAD EN EL LABORATORIO
  • Mantener informado al profesor de cualquier hecho que ocurra.
  • Aclarar con el profesor cualquier tipo de duda.
  • Antes de comenzar una práctica debes conocer y entender los procesos que vas a realizar.
  • Es conveniente la utilización de bata, ya que evita que posibles proyecciones de sustancias químicas lleguen a la piel. También evitarás posibles deterioros en tus prendas de vestir.
  • Si tienes el pelo largo, es conveniente que lo lleves recogido
  • Evita los desplazamientos innecesarios y no correr.
  • Tampoco se puede comer, ni tomar bebidas, ni, por supuesto, fumar.
  • No colocar sobre la mesa del laboratorio, ningún tipo de prenda.
  • Debes mantener silencio y estar concentrado en el trabajo que estés realizando.
  • Como regla general, no debes coger ningún producto químico. El profesor te lo proporcionará.
  • Tampoco debes devolver nunca a los frascos de origen los sobrantes de los productos utilizados sin consultar con el profesor.
  • Tanto aparatos como reactivos, estarán lejos del borde de la mesa.
  • Nunca pipetees líquidos corrosivos o venenosos.
  • Mantén las sustancias inflamables lejos de las llamas de los mecheros
  • Si hubiera que calentar tubos con estos productos, se hará al baño María, nunca directamente a la llama.
  • Para prevenir salpicaduras, nunca mires por la boca de los tubos de ensayo o matraces cuando se está realizando una reacción.
  • Cuando mezcles productos, generalmente debes hacerlo en pequeñas cantidades y despacio.
  • No puedes tocar con las manos, ni mucho menos con la boca, los productos químicos
  • Al diluir ácidos, hay que echar siempre el ácido sobre el agua y con cuidado.
  • Si por descuido tocas o te cae algún producto, lávate con abundante agua la zona afectada, y comunícalo enseguida al profesor.
  • Utiliza gafas y guantes en aquellas operaciones que por sus peculiaridades lo requieran.
  • Tira los residuos sólidos a la papelera
  • Utiliza la campana en las prácticas donde se desprendan gases venenosos.
  • Antes de tirar por la pila los restos de una reacción o reactivo, abre el grifo.
  • Al acabar, deja limpio y seco el material y puesto de trabajo.
7 IMPLEMENTOS DE PROTECCION

Con el objeto de prevenir accidentes, debes conocer antes de comenzar a trabajar en el laboratorio, que durante el desarrollo de las prácticas, vas a manejar productos potencialmente peligrosos y a realizar procesos, algunos de los cuales, si no tomas las precauciones pertinentes, podrían entrañar algún tipo de riesgo. Por ello, debes tener en cuenta las siguientes normas de seguridad:



  1. Trabajar con zapatos de protección cuando se deba entrar a una zona de proceso o cuando se manejen objetos pesados.
  2.  Usar protección para los ojos.
  3. No usar lentes de contacto.
  4. Usar protección facial cuando se manejen polímeros fundidos, ácidos o cáusticos.
  5. Usar guantes de amianto al manejar productos u objetos calientes.
  6. Usar guantes impermeables al trabajar con productos tóxicos.
  7. Usar equipos de protección contra ácidos (guantes, delantal, etc.)
  8. No usar ropa de fibra sintética al trabajar con productos inflamables.
  9.  Usar delantal de cuero al manejar polímero fundido.
  10.  Usar guantes al transportar o conectar cilindros de gases o al manejar materiales
8 SIMBOLOS DE PELIGROSIDAD























Inflamables.  Sustancias y preparados cuyo punto de ignición sea igual o superior a 21°C e inferior a 55°C.












Muy tóxicos. Sustancias y preparados que por inhalación, ingestión o penetración cutánea puedan entrañar riesgos graves, agudos o crónicos, e incluso la muerte.












Nocivos. Sustancias y preparados que por inhalación, ingestión o penetración cutánea puedan entrañar riesgos de gravedad limitada.











Corrosivos. Sustancias y preparados que en contacto con los tejidos vivos puedan ejercer sobre ellos una acción destructiva







Irritantes. Sustancias y preparados no corrosivos que por contacto inmediato, prolongado o repetido con la piel o mucosas pueden provocar una reacción inflamatoria.





Peligrosos para el medio ambiente. Sustancias y preparados cuya utilización presente o pueda presentar riesgos inmediatos o diferidos para el medio ambiente.











9 .PRIMEROS AUXILIOS


1.- Cortes y heridas.

Lavar la parte del cuerpo afectada con agua y jabón. No importa dejar sangrar, algo la herida, pues ello contribuye a evitar la infección. Aplicar después agua oxigenada y cubrir con gasa grasa (linitul), tapar después con gasa esterilizada, algodón y sujetar con esparadrapo o venda. Si persiste la hemorragia o han quedado restos de objetos extraños (trozos de vidrio, etc...), se acudirá a un centro sanitario.


2.- Quemaduras o corrosiones.
- Por fuego u objetos calientes. No lavar la lesión con agua. Tratarla con disolución acuosa o alcohólica muy diluida de ácido pícrico (al 1 %) o pomada especial para quemaduras y vendar.

- Por ácidos, en la piel. Cortar lo más rápidamente posible la ropa empapada por el ácido. Echar abundante agua a la parte afectada. Neutralizar la acidez de la piel con disolución de hidrógenocarbonato sódico al 1%. (si se trata de ácido nítrico, utilizar disolución de bórax al 2%). Después vendar.


- Por álcalis, en la piel. Aplicar agua abundante y aclarar con ácido bórico, disolución al 2 % o ácido acético al 1 %. Después secar, cubrir la parte afectada con pomada y vendar.

- Por otros productos químicos. En general, lavar bien con agua y jabón.

3.- Salpicaduras en los ojos.


- Por ácidos. Inmediatamente después del accidente irrigar los dos ojos con grandes cantidades de agua templada a ser posible. Mantener los ojos abiertos, de tal modo que el agua penetre debajo de los párpados. Continuar con la irrigación por lo menos durante 15 minutos. A continuación lavar los ojos con disolución de hidrogenocarbonato sódico al 1 % con ayuda de la bañera ocular, renovando la disolución dos o tres veces, dejando por último en contacto durante 5 minutos.


- Por álcalis. Inmediatamente después del accidente irrigar los dos ojos con grandes cantidades de agua, templada a ser posible. Mantener los ojos abiertos, de tal modo que el agua penetre debajo de los párpados. Continuar con la irrigación por lo menos durante 15 minutos. A continuación lavar los ojos con disolución de ácido bórico al 1 % con ayuda de la bañera ocular, renovando la disolución dos o tres veces, dejando por último en contacto durante 5 minutos.


4.- Ingestión de productos químicos.


Antes de cualquier actuación concreta: REQUERIMIENTO URGENTE DE ATENCIÓN MÉDICA. Retirar el agente nocivo del contacto con el paciente. No darle a ingerir nada por la boca ni inducirlo al vómito.

- Ácidos corrosivos. No provocar jamás el vómito. Administrar lechada de magnesia en grandes cantidades. Administrar grandes cantidades de leche.


- Álcalis corrosivos. No provocar jamás el vómito. Administrar abundantes tragos de disolución de ácido acético al 1 %. Administrar grandes cantidades de leche.

- Arsénico y sus compuestos. Provocar el vómito introduciendo los dedos en la boca del paciente hasta tocarle la campanilla. A cada vómito darle abundantes tragos de agua salada templada. Administrar 1 vaso de agua templada con dos cucharadas soperas (no más de 30 g ) de MgSO4·7 H2O ó 2 cucharadas soperas de lechada de magnesia (óxido de magnesio en agua).

- Mercurio y sus compuestos. Administrar de 2 a 4 vasos de agua inmediatamente.
Provocar el vómito introduciendo los dedos en la boca del paciente hasta tocarle la campanilla. A cada vómito darle abundantes tragos de agua salada templada. Administrar 15 g de ANTÍDOTO UNIVERSAL en medio vaso de agua templada.
(ANTÍDOTO UNIVERSAL: carbón activo dos partes, óxido de magnesio 1 parte, ácido tánico 1 parte.).
Administrar 1/4 de litro de leche.

- Plomo y sus compuestos. Administrar 1 vaso de agua templada con dos cucharadas soperas (no más de 30 g ) de MgSO4· 7 H2O ó 2 cucharadas soperas de lechada de magnesia (óxido de magnesio en agua). Administrar de 2 a 4 vasos de agua inmediatamente. Provocar el vómito introduciendo los dedos en la boca del paciente hasta tocarle la campanilla. Administrar 15 g de ANTÍDOTO UNIVERSAL en medio vaso de agua templada.












































No hay comentarios:

Publicar un comentario en la entrada
